陶瓷纤维模块并列式结构VS拼花式结构

时间:2019-09-23 浏览:

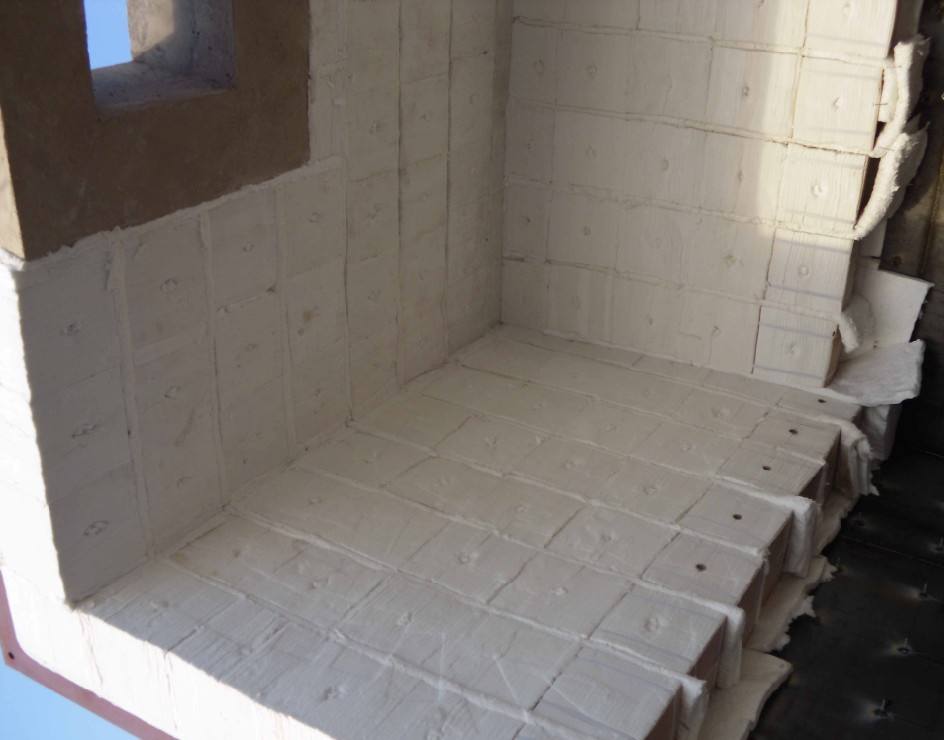

陶瓷纤维模块是高温窑炉应用广泛的保温材料,陶瓷纤维模块一般搭配陶瓷纤维毯一起使用。具体结构又细分为并列式结构和拼花式结构两种。

1、并列式结构,顾名思义,就是将陶瓷纤维模块按照统一方向,并列排放。安装步骤为:钢板除锈-放线-焊接螺杆-安装平铺毯-膨胀面方向整排安装模块-将610mm宽的补偿毯对折后铺于模块的非膨胀面-一排模块-一排补偿毯-剪开打包带-完成。

    并列式结构的优点:以平铺毯打底,膨胀面与膨胀面,切割面与补偿毯挤压密实,使炉衬形成一个无缝隙的整体,整体密封性强。


2、拼花式结构,以四个陶瓷纤维模块为一组,上下各两个按方形排列,前一个模块放置后,后一个模块旋转90度排列,下面的模块再词旋转90度,左边的以此类推。

    拼花式结构的优点:无需补偿毯,模块与模块之间就能挤压密实,施工更为简便。

    两种结构各有各的优势,但就使用效果来讲,陶瓷纤维经高温烘烤后会有3%的收缩率,四个模块相接的地方就容易出现花心孔,影响炉衬的密封性,因此在采用拼花时结构,应在每组模块相接的地方填塞陶瓷纤维棉。
