含锆陶瓷纤维毯与含铬陶瓷纤维毯的区别

时间:2019-09-06 浏览:
含锆陶瓷纤维毯与含铬陶瓷纤维毯,都是在硅酸铝合成粉料中加入高温氧化物,有效提高玻璃相的粘度,可有效抵制玻璃态硅酸铝纤维在高温使用时的析晶和晶粒生长,延缓纤维交织接触处的烧结反应,从而提高纤维抵抗高温收缩的能力。但是含锆陶瓷纤维毯无论在生产技术难度还是使用性能方面均优于含铬陶瓷纤维毯。

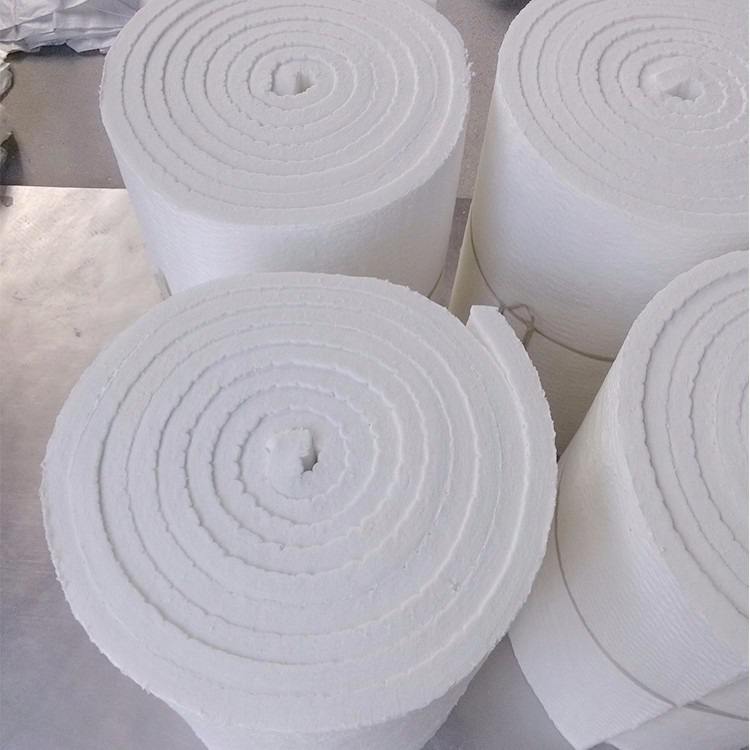

含锆
陶瓷纤维毯含铬陶瓷纤维毯的主要区别有以下两点:
一、含锆纤维原料的共熔点低、熔融温度低、能耗小,纤维中ZrO2含量一般为15%-17%,最高可达24%,成纤容易,纤维细长,强度高。但是含铬合成料无低共熔点,纤维中Cr2O3含量不宜超过5%,含铬硅酸铝纤维生产时原料的最低熔化温度约为1800℃,造成原料熔融困难、电耗大、成纤难度大,生产的纤维短、细,纤维强度差。
二、含铬
陶瓷纤维毯在使用过程中加热线收缩率大,高温体积稳定性差,同时纤维中的Cr2O3在高温下容易挥发,产生具有致癌作用的CrO3,造成环境污染,危害人体健康。而含锆纤维使用性能优良,在分类温度下使用含锆陶瓷纤维毯,其使用性能远优于含铬陶瓷纤维毯,纤维中的ZrO2高温稳定性能好,在高温下使用,不会产生挥发和环境污染等问题。

在相同温度条件下,含铬纤维毯和含锆
陶瓷纤维毯保温效果基本相同。1400℃以下时含铬纤维毯线收缩比含锆纤维毯大。陶瓷纤维毯的应用技术规定,各类纤维均应在其分类温度以下使用。因此,在长期使用温度条件下,含锆纤维毯的高温体积稳定性优于含铬纤维毯。
